基材:FR-4
層數:多層板
表面工藝:鍍金工藝
最小鉆孔:
最小線寬:0.13mm
最小線矩:0.16mm
阻焊/字符:黑油白字
產品特點:

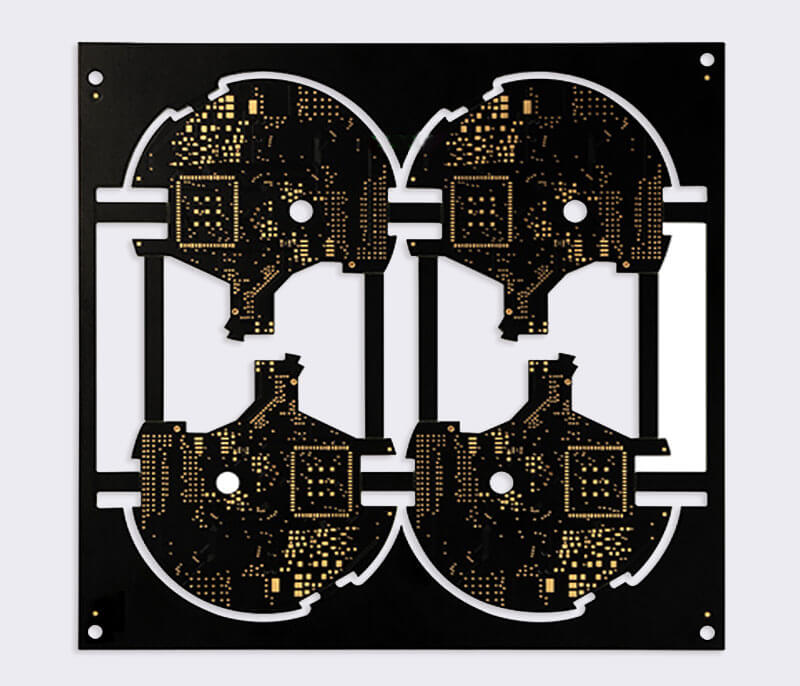

多層PCB線路板打樣~參數詳情
專業批量生產電路板廠家 | |
基材: | FR-4 |
層數: | 多層板 |
板厚: | 1.6mm |
規格: | 118.2*93.6mm |
最小線寬: | 0.13mm |
最小線矩: | 0.16mm |
最小孔徑: | |
表面處理: | 鍍金工藝 |
銅箔厚度: | 1.0oz(盎司) |
阻焊/字符: | 黑油白字 |
常電介數: | 43 |
應用領域: | 通訊電子 |
溫馨提示:由于線路板的特殊性,定制產品怒不退換,望您諒解! |
多層PCB線路板打樣是將兩層或更多的電路彼此堆疊在一起制造而成的,它們之間具有可靠的預先設定好的相互連接。由于在所有的層被碾壓在一起之前,已經完成了鉆孔和電鍍,這個技術從一開始就違反了傳統的制作過程。最里面的兩層由傳統的雙面板組成,而外層則不同,它們是由獨立的單面板構成的。在碾壓之前,內基板將被鉆孔、通孔電鍍、圖形轉移、顯影以及蝕刻。被鉆孔的外層是信號層,它是通過在通孔的內側邊緣形成均衡的銅的圓環這樣一種方式被鍍通的。隨后將各個層碾壓在一起形成多基板,該多基板可使用波峰焊接進行(元器件間的)相互連接。
